周邊傳動刮泥機

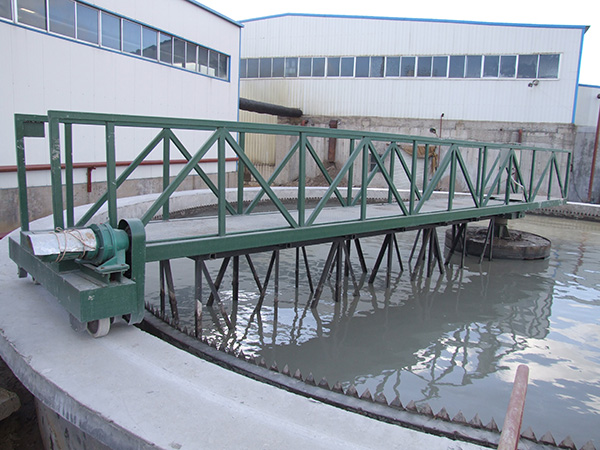

周邊傳動刮泥機 (4).JPG

一、用途：

ZBG型(xing)周(zhou)邊傳(chuan)動刮泥機用于水廠(chang)和污水處理廠(chang)直徑(jing)較大的圓(yuan)型(xing)沉淀池的刮泥和撤(che)渣。

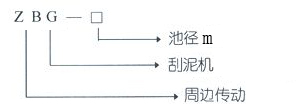

二、型號編制方法：


三、主要技術參數:

型號項目	池徑m	池深m	周邊傳動速度 M/min	電機功率 KW	池底坡度
型號項目	池徑m	池深m	周邊傳動速度 M/min	電機功率 KW	池底坡度
ZBG-6	6	3月4日	1.6	0.75*2	1:20
ZBG-8	8	3月4日	1.6	0.75*2	1:20
ZBG-10	10	3月4日	1.6	0.75*2	1:20
ZBG-12	6	3月4日	1.6	0.75*2	1:20
ZBG-14	14	3月4日	1.45	0.75×2	1:20
ZBG-16	16	3月4日	1.45	0.75×2	1:20
ZBG-18	18	3月4日	1.45	0.75×2	1:20
ZBG-20	20	3月4日	1.6	0.75×2	1:20
ZBG-25	25	3月4日	2	0.75×2	1:20
ZBG-28	28	3月4日	1.4	1.1×2	1:20
ZBG-30	30	3月4日	1.6	1.1×2	1:20
ZBG-36	36	3月4日	1.8	1.1×2	1:20
ZBG-40	40	3月4日	2.1	1.1×2	1:20
ZBG-45	45	3月4日	2.35	1.5×2	1:20
ZBG-50	50	3月4日	2.6	1.5×2	1:20

注：表中(zhong)所列電機數量(liang)為(wei)雙(shuang)臂刮泥(ni)電機數量(liang)，單(dan)臂刮泥(ni)電機數量(liang)為(wei)一臺。

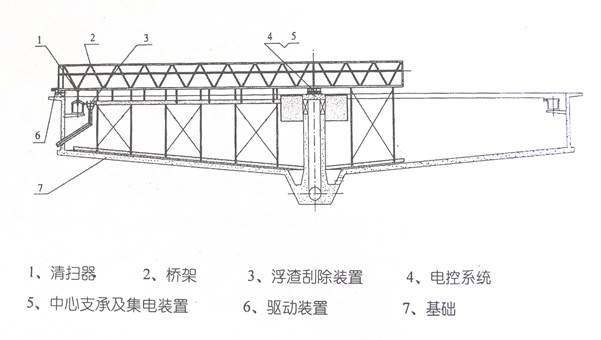

四、結構示意圖：

五(wu)、結構特征及工作原理:

該機主要(yao)由傳動裝置、中心支座、穩流筒、工作橋、刮泥臂、浮渣刮板、浮渣漏(lou)斗等組(zu)成。

該機(ji)(ji)傳動(dong)裝(zhuang)置由擺線輪減速機(ji)(ji)和鏈傳動(dong)機(ji)(ji)構組(zu)成。中心(xin)設有支(zhi)墩，整機(ji)(ji)以池(chi)臺為軌道(dao)作(zuo)圓周運行。該機(ji)(ji)采用中心(xin)配水，中心(xin)排(pai)泥(ni)。污(wu)水經(jing)穩流(liu)筒(tong)散流(liu)后，隨著流(liu)速的(de)降(jiang)低，污(wu)水中的(de)懸浮物沉降(jiang)于池(chi)底，刮泥(ni)板將(jiang)池(chi)底污(wu)泥(ni)刮集(ji)到(dao)集(ji)泥(ni)池(chi)后，通過(guo)池(chi)內(nei)水壓將(jiang)污(wu)泥(ni)排(pai)至(zhi)機(ji)(ji)外。液(ye)面浮渣刮板刮集(ji)到(dao)浮渣漏(lou)斗(dou)內(nei)排(pai)至(zhi)池(chi).
